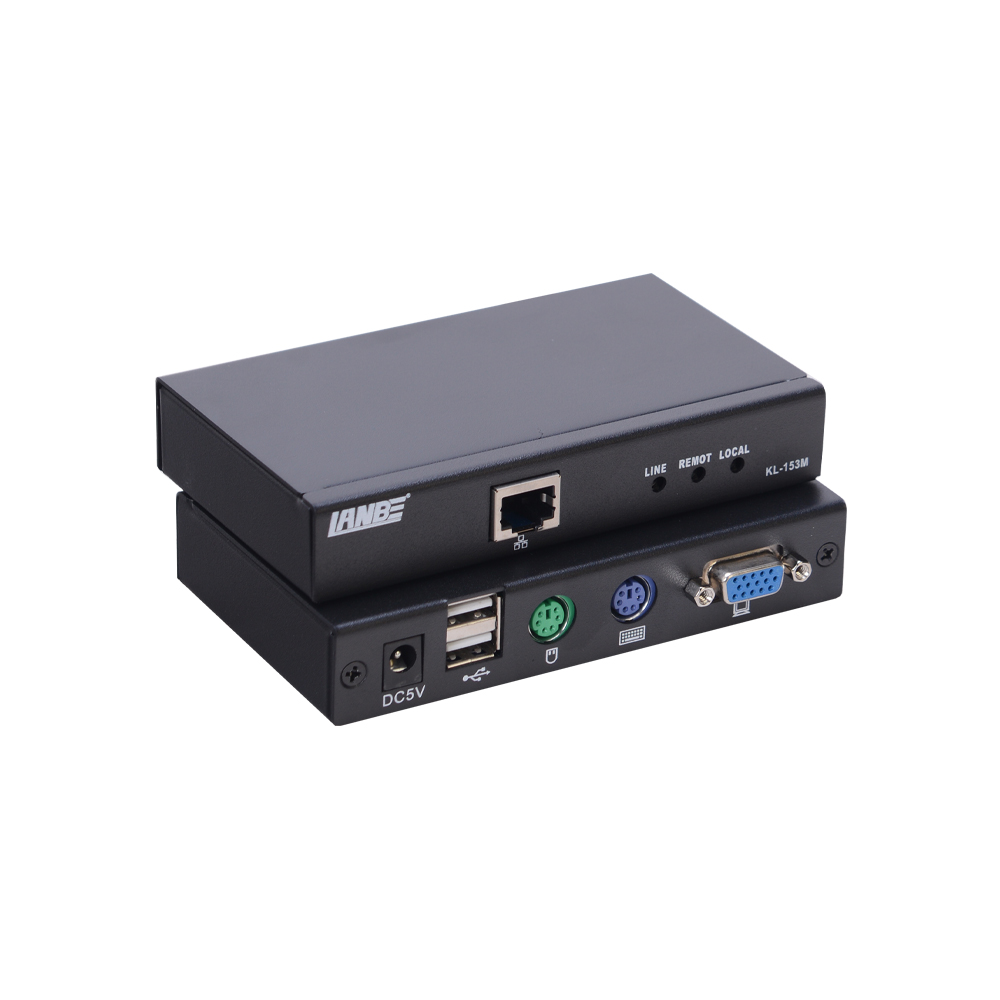

KL-153M

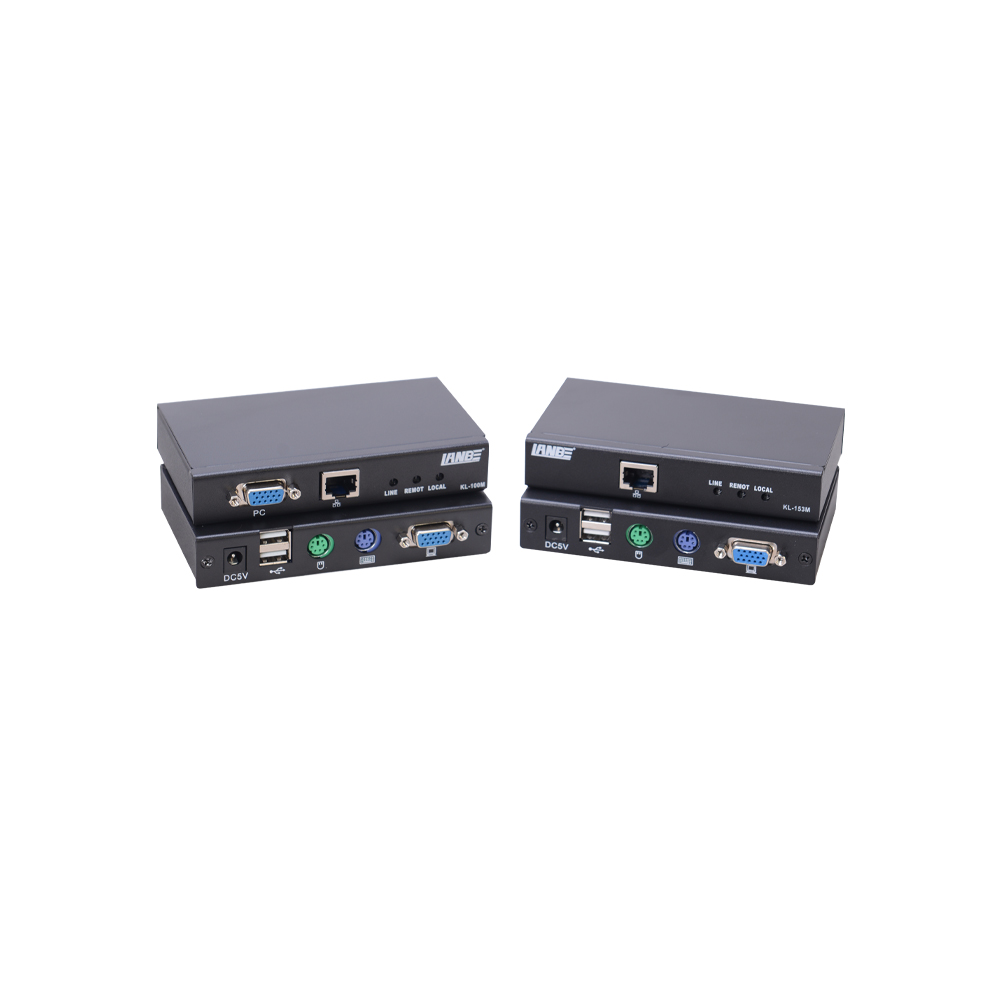

KL-151M/KL-153M KVM延长器在中短距离传输上不但没有增加系统造价,反而简化的工程布线等操作程序。所以,在安防中VGA监控系统、高清视频网络广告系统、多媒体网络教学、多媒体会议等等系统中用双绞线进行传输具有明显的优势:

◆ 视频传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术,极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始VGA图象的亮度和色彩以及实时性。KL-151M最远传输距离达到100米,KL-153M极限距离300米。由于传输距离不断延长显示画质效果就会下降,而KL-153M内部采用信号补偿功能,可以通过热键对画质失真和相位差进行还原,保证长距离传输画面的高还原率。

◆ 布线方便、线缆利用率高。一根非屏蔽双绞线既可以传输高清VGA图像信号,还可以传输USB键盘鼠标信号信号。另外,楼宇大厦内广泛铺设有5类非屏蔽双绞线,随便取其一根就可以传输一路信号,无须另外布线,即使是重新布线,5类缆也比光纤、同轴缆容易,大大简化了工程布线难度,提高了线缆利用率,同时避免了各种信号单独布线带来的麻烦,减少了工程造价。

◆ 抗干扰能力强。双绞线能有效抑制共模干扰,即使在强干扰环境下,双绞线也能传送极好的图像信号,而且,多根双绞线相互之间不会发生干扰。

◆ 可靠性高、使用方便。利用双绞线同时传输高清视频和USB键盘鼠标信号,在信号源接入专用发射机,在远端显示设备上要接入专用接收机。这种双绞线传输设备价格便宜,使用起来也很简单,无需专业知识,也无太多的操作,一次安装,长期稳定工作。

◆ 价格便宜,取材方便。由于使用的是目前广泛使用的普通5类、超5类、6类屏蔽或者非屏蔽双绞线,选择方便没有限制。各地都购买容易,而且价格也很便宜,给工程应用带来极大的方便。


技术规格资料

产品型号

KL-151M

KL-153M

接口

键盘,鼠标

PS/2,USB

PS/2,USB

显示

1 x HDB-15 母头(蓝)

1 x HDB-15 母头(蓝)

CAT5

RJ45

RJ45

视频调节

可调旋钮、热键调节

视频

信号类型

VGA信号

VGA信号

最小输入电平

0.5Vp-p

0.5Vp-p

最大输入电平

1.0Vp-p

1.0Vp-p

I/O阻抗

75Ω

75Ω

最佳分辨率

1280*1024

1920*1080

行频

30-100KHz

30-100KHz

场频

60Hz

60Hz

规格

距离

MAX 100M

MAX 300M

电源

DC5V 2000mA

DC5V 2000mA

存储温度

-20˚C~60˚C

-20˚C~60˚C

工作温度

0˚C~50˚C

0˚C~50˚C

尺寸

125mm*74mm*23mm

125mm*74mm*23mm

重量

580g

600g

颜色

外  壳




各类线缆信号传输一览表

线缆

距离(米)

分辨率(60Hz



CAT5/5e-CAT6

0-50

KL-151M(1920*1080)

0-100

KL-151M(1280*1024)

0-300

KL-153M(1920*1080)
